Serviceanleitung für JA-113E
Kabelgebundenes Code-Bedienfeld mit RFID
Das Zugangsmodul ist ein Bestandteil des JABLOTRON JA-100 Systems. Dank des Aufputzsystems ist es möglich, eine auf die Systemgröße und die Benutzeranforderungen zugeschnittene Konfiguration zusammenzustellen. Das Produkt ist für die Installation durch einen geschulten Techniker mit einem gültigen Jablotron-Zertifikat vorgesehen.

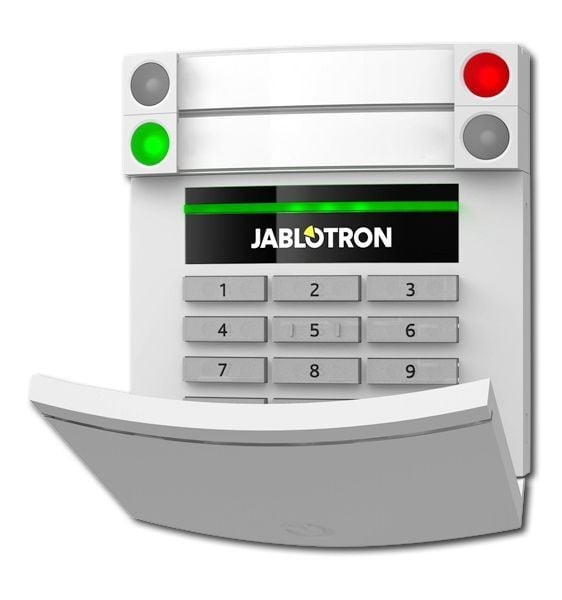

Das Modul enthält einen RFID-Leser und das 1. Kontrollsegment (1). Diese Konfiguration kann um die gewünschte Anzahl von JA-192E Segmenten erweitert werden (bis zu max. 20 pro Konfiguration). Die aufklappbare Abdeckung des Panels (6) kann bei Bedarf abgenommen werden, um einen permanenten Zugang zu ermöglichen. Das Bedienfeld fungiert auch als Lesegerät für kontaktlose Zugangskarten/Chips (RFID).
Abbildung: 1 - Kontrollsegment; 2 - Segmenttasten; 3 - Modul des Kontrollpanels; 4 - beleuchteter Aktivierungsschlüssel; 5 - Terminals zum Öffnen; 6 - Schrauben des Deckels;
Abbildung: 7 - Anschluss des Audiomoduls; 8 - Anschluss des Kontrollsegments; 9 - Seriennummer; 10 - Anschluss für die Verbindung des Audiomoduls mit der Zentraleinheit; 11 - Busanschluss; 12 - Manipulationsschalter;
Einbau
1. Drücken Sie nacheinander auf die vier Clips an den Seiten (siehe Abb. 1) und lösen Sie das Bedienfeld von der Kunststoffrückwand.
2. Wenn Sie das nächste Steuersegment einbauen, entfernen Sie zunächst die Verschlusskappe oben am 1.
3. Entfernen Sie die transparenten Abdeckungen von den Segmenten (indem Sie an beiden Seiten der Segmenttasten kräftig ziehen).
4. Verbinden Sie die Führungsdrähte des Segments immer mit dem Anschluss des vorherigen Segments und schnappen Sie sie zusammen (am besten drehen Sie die Führungsdrähte immer, indem Sie das Segment um 360° drehen - so bleiben die Drähte nicht versehentlich zwischen den Kunststoffteilen hängen). Installieren Sie alle gewünschten Kontrollsegmente auf die gleiche Weise. Zum Schluss setzen Sie die Verschlusskappe wieder auf (klicken Sie sie ein).
5. Ziehen Sie das Kabel durch die Kunststoffrückwand und schrauben Sie die Rückwand mit den Segmenten an der gewählten Position fest. Wenn Sie mehrere Bediensegmente verwenden, befestigen Sie die Segmente auch an der Wand (wählen Sie die Anzahl der Schrauben nach Bedarf).
6. Schließen Sie das Buskabel an die Anschlussklemme (11) an.
Bevor Sie den BUS anschließen, muss das System von der Stromversorgung getrennt werden.
7. Schließen Sie die Versorgung für die Segmente an den internen Anschluss des Bedienfelds (8) an.
8. Klicken Sie das Bedienfeld in die Konfiguration.
9. Folgen Sie weiter der Anleitung zur Installation des Control Panels. Grundlegende Schritte:
a. Nach dem Einschalten blinkt die gelbe Signalleuchte, weil das Bedienfeld dem System nicht zugeordnet ist.
b. Wählen Sie im F-Link-Programm auf der Karte der Peripheriegeräte die gewünschte Position und starten Sie den Lernmodus mit der Taste Lesen.
c. Drücken Sie die beleuchtete Aktivierungstaste (4), woraufhin das Bedienfeld lernt und das gelbe Licht erlischt.
10. Stecken Sie nach Abschluss des Zusammenbaus die Beschreibungsetiketten in die Segmentabdeckungen und schließen Sie die Abdeckungen. Die Beschriftungsetiketten werden im Rahmen des F-Link-Programms gedruckt (Karte Peripheriegeräte, auf der Position des Bedienfelds - Interne Einstellung).
Abbildung: Beschriftungsetiketten in das Kontrollsegment einlegen.
Einstellung der Eigenschaften
Dies geschieht über das Programm F-Link - Karte Peripheriegeräte. Auf Position des Bedienfelds Interne Einstellung verwenden. Es erscheint die aktuelle Konfiguration mit der Möglichkeit, ihre Eigenschaften einzustellen. Den einzelnen Segmenten können die gewünschten Funktionen zugewiesen werden (Betriebsabschnitte, Meldezustand der Abschnitte, Alarmauslösung, PG-Ausgang Betrieb, PG-Ausgang Meldezustand, usw.). Einzelheiten finden Sie im Programm F-Link.
Konfiguration ändern
Wenn die Konfiguration der Segmente geändert werden muss, ziehen Sie sie an der Verbindungsstelle an den Seiten (an der Seite der Tasten) auseinander.
Technische Parameter
Stromversorgung über den Bus der Zentraleinheit (9...15 V)
Stromverbrauch im Standby-Modus (Leerlauf) 10 mA
Stromaufnahme bei Kabelauswahl 20 mA
Jedes hinzugefügte Segment 0,5 mA
RFID-Frequenz 125 kHz
Betriebstemperaturbereich -10 bis +40 °C
Umgebung gemäß CSN EN 50131-1 II. intern, allgemein
Klassifizierungsgrad 2
In Übereinstimmung mit CSN EN 50131-1, CSN EN 50131-3,
Entspricht außerdem CSN ETSI EN 300330, CSN EN 50130-4,
CSN EN 55022, CSN EN 60950-1
Betriebsbedingungen CTÚ Nr. VO-R/10/09.2010-11
Das Produkt JA-113E wurde in Übereinstimmung mit den auf es anzuwendenden Bestimmungen entwickelt und hergestellt: Regierungsverordnung Nr. 426/2000 Sb. im Wortlaut der später erlassenen Vorschriften, wenn es entsprechend seiner Bestimmung verwendet wird.
Bemerkung: Obwohl dieses Produkt keine schädlichen Materialien enthält, entsorgen Sie es nicht über den Hausmüll, sondern bei der für Elektronikschrott vorgesehenen Sammelstelle.
