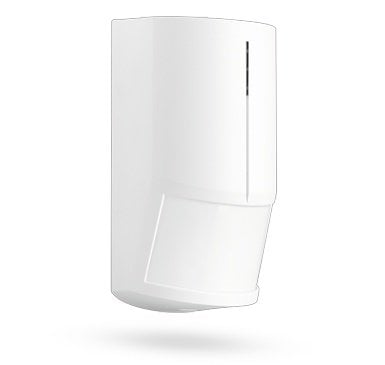

JS-20LARGO
Zu viel Auswahl? Chatten Sie oder rufen Sie uns an unter 085-0160316
Es gibt keine Produkte in diesen Kategorien. Weiter einkaufen.
Serviceanleitung für JS-20LARGO
1 Einbau
Dieser Melder ist für die Verwendung in Innenräumen konzipiert. Der Melder kann an einer flachen Wand oder in einer Ecke montiert werden. Stellen Sie den Melder nicht in der Nähe einer Klimaanlage oder Heizung oder eines anderen Objekts auf, das Temperaturschwankungen verursacht. Der Melder muss eine vollständige und freie Sicht auf den zu schützenden Bereich haben.
1. Öffnen Sie das Gehäuse des Melders (drücken Sie mit einem Schraubenzieher auf den Kunststoffknopf an der Unterseite des Gehäuses).
2. Entfernen Sie die Platine, indem Sie auf den kleinen Knopf an der Innenseite des Gehäuses drücken
3. Drücken Sie durch die vorgeformten Löcher für die Kabel und Schrauben.
4. Befestigen Sie das Gehäuse an der Wand (2,5 Meter über dem Boden).
5. Setzen Sie die Platine wieder in das hintere Gehäuse ein und schließen Sie die Kabel an die Ein- und Ausgänge an
6. Setzen Sie das Gehäuse wieder auf.
Anmerkung: Vermeiden Sie eine Beschädigung des PIR-Sensors!
2 Klemmen
+12V, GND Spannungsversorgung
PIR, PIR-Alarmausgang (normalerweise geschlossen)
TMP, TMP TAMPER-Ausgang (Öffner)
BMS, BMS-Hilfsanschlüsse - nützlich für den Anschluss der Drähte (siehe Beispiele)
3 Jumper
LED die LED-Anzeige kann durch Öffnen dieses Jumpers ausgeschaltet werden
DETECTION durch Öffnen dieses Jumpers können Sie eine höhere Analysegeschwindigkeit und eine verbesserte Immunität des Detektors einstellen. Diese Einstellung ist für problematische Standorte mit unerwarteten Temperatur- oder Magnetfeldänderungen geeignet. Die Reaktionszeit des Detektors ist bei dieser Einstellung etwas langsamer.
4 Testen des Detektors
- Warten Sie nach dem Einschalten des Detektors 1 Minute lang. Während dieser Zeit versucht der Detektor, sich zu initialisieren und seine Parameter zu stabilisieren (LED leuchtet).
- Jede erkannte Bewegung wird durch die LED angezeigt.
- Stellen Sie sicher, dass der Melder den zu schützenden Bereich mit seinem Erfassungsbereich abdeckt.
5 Linsen
Die mit dem Detektor JS-20 Largo gelieferte Standardlinse deckt einen Bereich von 120 Grad / 12 Meter ab
Andere Objektive können für andere Erkennungsmerkmale verwendet werden. Optionale Objektive für lange Korridore und Bereiche mit Kleintieren sind separat erhältlich.
Haustierlinse JS-7906. Diese Linse verhindert, dass Tiere, die kleiner als 40 cm sind, vom Detektor erkannt werden. Die Reichweite des Detektors wird auf 7 Meter reduziert. Es wird empfohlen, die Linse bei der Installation mit dem Tier zu testen, um einen Fehlalarm zu vermeiden.
Korridorlinse JS-7904. Die Reichweite dieser Linse beträgt 25 Meter Land und 3 Meter Breite. Es wird empfohlen, die Empfindlichkeit des Detektors bei der Installation sorgfältig zu testen.
6 Verdrahtung
