JA-81E (0)

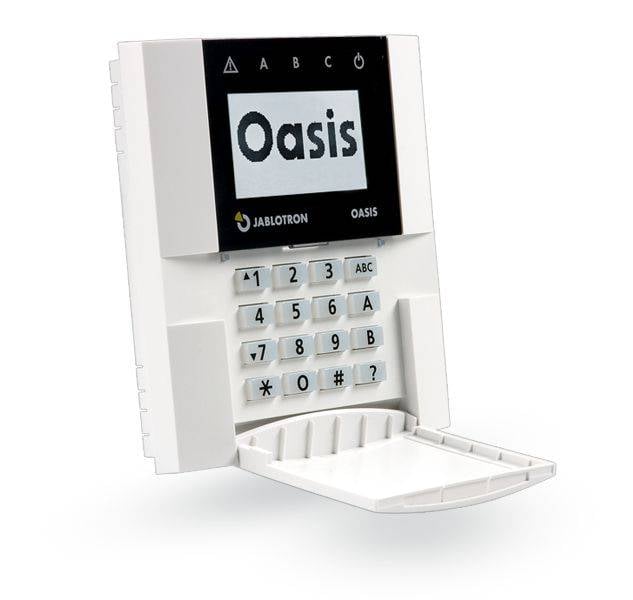

Instructions d'entretien pour JA-81E

1 Installation

L'installation des composants Oasis est réservée aux installateurs certifiés par le distributeur. Le panneau de contrôle est conçu pour une utilisation à l'intérieur, en particulier pour la porte d'entrée principale d'une propriété.
1. Ouvrir le boîtier du panneau de contrôle. en appuyant sur la touche TAB en bas à l'aide d'un tournevis
2. Installer la plaque de base à l'endroit souhaité.
3. Connecter le câble au panneau de contrôle. Il y a deux possibilités:
- Utiliser un câble téléphonique plat avec des connecteurs RJ (max. 10 mètres). Il y a un bus numérique dans le panneau de commande et le panneau de contrôle. (Il s'agit d'une installation temporaire uniquement)
- Utilisez un câble tressé à 4 fils (max. 100mtr) - Les contacts marqués correspondants doivent être connectés ensemble. Par les fils du câble (GND, A, B, +U)
4. Installez le détecteur de porte externe (si utilisé) et connectez son câblage aux bornes IN et GND
5. Remettre en place le câblage interne du panneau de contrôle.
6. Les instructions de programmation du panneau de commande se trouvent dans le manuel d'installation de l'unité de commande

2 Réglage de l'affichage de l'état de mise sous tension/hors tension

Conformément à la norme EN, le panneau de commande n'affiche pas l'état de la mise sous tension ou hors tension du système. L'état ne peut être lu qu'au moment du fonctionnement ou de la temporisation d'entrée. Il est possible de continuer à afficher cette indication sur l'écran, mais cela doit être réglé par la programmation après examen.

3 Installation d'un détecteur de porte

Il est possible de connecter un détecteur câblé à la centrale via l'entrée IN. Le contact d'entrée IN est déclenché lorsque GND est déconnecté. La réaction naturelle du panneau de contrôle à l'entrée IN donne une alarme d'intrusion retardée activée. ( réponse non modifiable)

Note:
- Si l'entrée IN n'est pas utilisée, la connecter à GND.
- L'entrée IN signale uniquement la rupture du contact magnétique au panneau de contrôle (elle n'indique pas l'état de la porte ouverte).

4 Contrôle de la sortie PgX

La sortie PgX peut être activée et désactivée en maintenant enfoncées les touches Ü (marche) et # (arrêt) pendant 5 secondes. La fonction du PgX doit être réglée via le panneau de commande. Une longue tonalité confirme le réglage.

5 Saisie du texte du panneau de contrôle

Il est recommandé d'utiliser un ordinateur avec le logiciel OLink pour définir le texte. Si vous modifiez le texte dans le système à l'aide d'OLink, la modification sera effectuée dans tous les panneaux de contrôle. Si vous souhaitez utiliser un nouveau panneau de contrôle, vous pouvez synchroniser vos textes personnalisés avec le nouveau panneau de contrôle.
Les désignations peuvent être introduites via le panneau de contrôle dans le menu "Editer le texte" - pour cela, voir le manuel d'installation du panneau de contrôle. Le texte saisi n'est stocké que dans le panneau de contrôle utilisé pour la saisie des données.
